Правильно спроектированный и собранный дымоход — ключ к безопасной, экономичной и «сухой» бане без запаха дыма и чёрных потёков на крыше. В материале ниже — подробный разбор, как устроена сэндвич-труба, чем она отличается от одностенных систем, как подобрать диаметр, марки стали и толщину утеплителя, какие узлы обязательны в комплекте и как пошагово смонтировать дымоход внутри или снаружи здания. В конце — типовые ошибки, минимальные расстояния до сгораемых конструкций, обслуживание и FAQ.
Что такое сэндвич-дымоход и как он работает

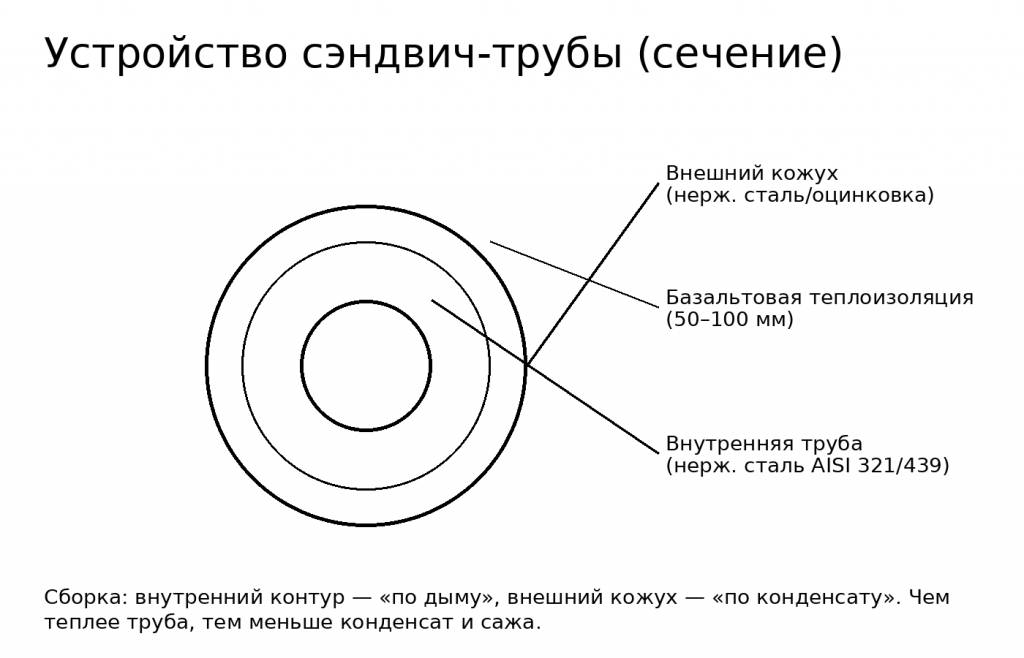

Сэндвич-труба — это двухконтурный модульный элемент дымоудаления: внутренняя жаростойкая нержавеющая труба, вокруг неё — слой негорючей теплоизоляции (обычно базальтовое волокно 50–100 мм), снаружи — защитный кожух из нержавейки или оцинкованной стали. Такая структура снижает теплопотери и риск перегрева перекрытий, значит, уменьшает вероятность возгорания и проблемы с конденсатом.
- Внутренний контур — канал для дымовых газов. Оптимально — нержавеющая сталь AISI 321/439 (жаростойкие), допустимо — AISI 430 для умеренной температуры и сухого режима.
- Теплоизоляция — базальтовая вата высокой плотности, рассчитанная на 800–1000 °C, не даёт теплу уходить во внешний кожух.
- Внешний кожух — защищает утеплитель от влаги и УФ, повышает механическую прочность. Для уличных участков лучше нержавеющая сталь.
Сборка «по дыму» и «по конденсату»: внутренний контур сэндвича собирают «по дыму» (верхний внутренний патрубок надевают на нижний — чтобы дым не выходил в стык), внешний кожух — «по конденсату» (верхний кожух поверх нижнего — чтобы влага стекала вниз, не попадая в утеплитель).
Преимущества для банной печи
- Безопасность: утеплённые стенки и правильные проходные узлы снижают риск перегрева деревянных конструкций.
- Стабильная тяга: дымоход быстрее прогревается и дольше остаётся тёплым — меньше конденсата, меньше сажи.
- Долговечность: качественная нержавейка + базальтовая вата служат годы при правильной эксплуатации.
- Модульность: монтаж без сварки, замковые соединения, готовые узлы прохода, оголовки и т. п.
- Эстетика: аккуратный внешний вид внутри парной и на фасаде/крыше.
Выбираете печь? Загляните в раздел печи для бани — подберём мощность и диаметр патрубка под ваш дымоход-сэндвич. Консультация бесплатно.
Как выбрать: диаметр, высота, марки стали и утеплитель
Диаметр и общая высота
- Диаметр внутренней трубы не должен быть меньше диаметра выходного патрубка печи. Типовые размеры банных печей — 115, 120 или 150 мм.
- Общая высота дымохода подбирается под стабильную тягу. На практике стремятся к суммарной высоте порядка не менее 5 м от выхода печи до оголовка (учитывая планировку, ветер, сечение и т. п.).
- Выход над крышей: классическое правило — не ниже конька, а при выходе в пределах ~1.5 м от конька — минимум на ~0.5 м выше; дальше от конька — верх трубы не ниже условной линии от конька под углом ~10°. Это ориентиры для устойчивой тяги; финальные решения принимайте по месту.
Марки стали и толщина стенки
- AISI 321 / 439 — хорошая жаростойкость, устойчивость к температурным циклам, рекомендованы для банных печей на дровах.
- AISI 304 / 316 — высокая коррозионная стойкость; уместны в «влажных» или низкотемпературных режимах.
- AISI 430 — базовый бюджетный вариант для сухого режима и корректной тяги.
- Толщина внутренней трубы: 0,5 мм — минимально допустимо; 0,8 мм — надёжнее и долговечнее для бани; 1,0 мм — для сложных условий и частой топки.
Толщина утеплителя
- 50 мм — стандарт для внутренних участков и мягкого климата.
- 100 мм — предпочтительно для наружной прокладки и/или холодных регионов: меньше охлаждение — меньше конденсата.
Когда увеличить сечение или высоту
- Длинные горизонтальные участки, несколько поворотов 45°/90°, «тёплая» крыша и высокие препятствия по ветру — все это ухудшает тягу. Компенсируйте высотой и грамотной трассировкой (минимум поворотов и горизонталей).
- Слишком «быстрый» дымоход (малое сопротивление) на маломощной печи — риск перерасхода дров и пересушивания; иногда уместен шибер для тонкой настройки.

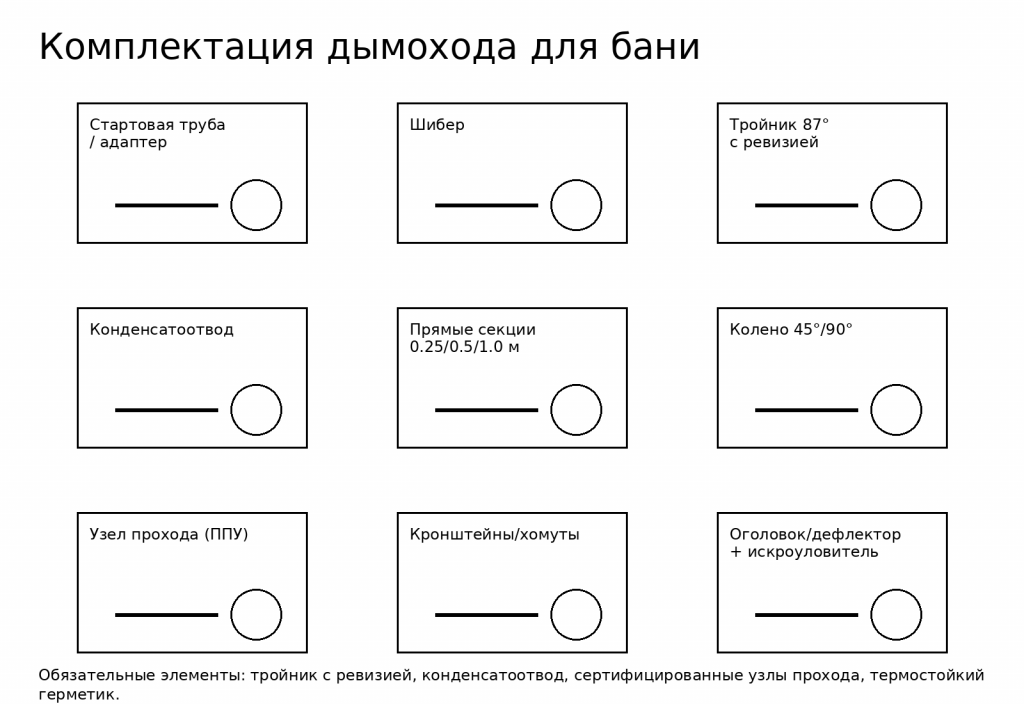

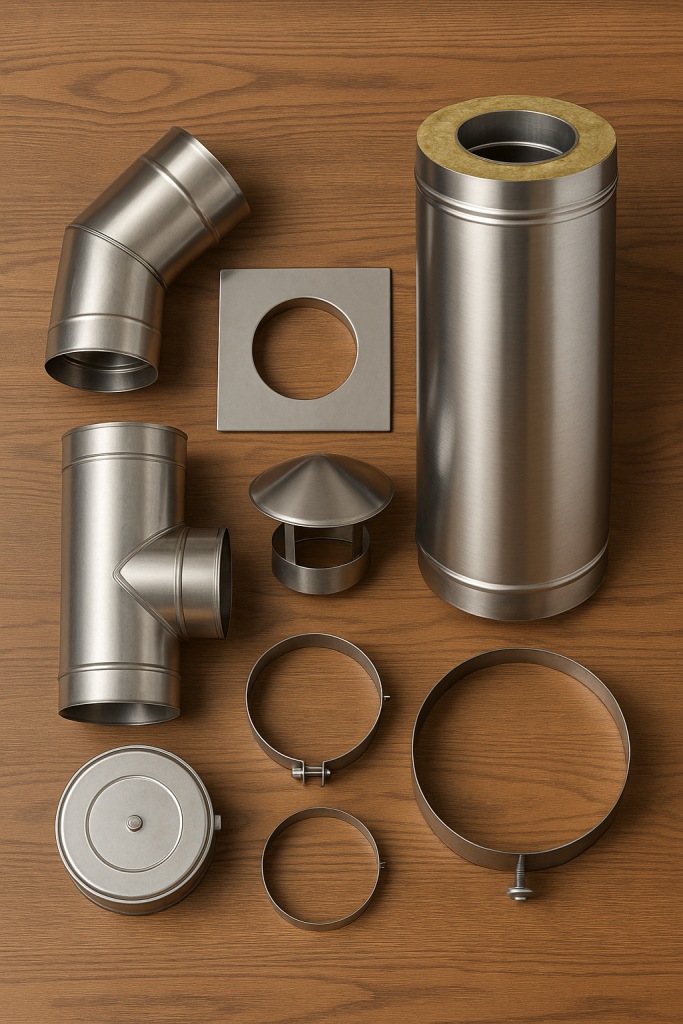

Полная комплектация дымохода для бани
Готовый комплект экономит время и снижает шанс ошибиться. Базовый состав:
- Адаптер/стартовая одностенная труба от печи;
- Шибер (по необходимости для регулировки тяги);
- Тройник 87° с ревизией (люк для чистки) и конденсатоотводом в нижней точке;
- Прямые секции 0,25/0,5/1,0 м для набора высоты;
- Колена 45° (предпочтительнее 90°) — только при необходимости;
- Хомуты-кронштейны и опорные площадки (крепление каждые 1.5–2 м);
- Узел прохода через потолок/кровлю (ППУ/разделка) с негорючей изоляцией;
- Кровельный фартук, уплотнитель, мастер-флеш;
- Оголовок/дефлектор, искроуловитель (для бань на дровах — желателен);
- Термостойкий герметик (до 1200 °C) для стыков внутреннего контура;
- Растяжки — если оголовок выше крыши более чем на 1.5 м.
Варианты монтажа: внутренний vs наружный
Внутренний («через потолок и крышу»)
- Плюсы: лучше прогрев, меньше конденсата, компактность внутри контуров здания.
- Минусы: сложные узлы прохода, строгие требования к разделке и экранам.
Наружный («через стену»)
- Плюсы: проще сервис и чистка, меньше рисков для внутренних перекрытий.
- Минусы: наружная часть охлаждается — нужен утеплитель 100 мм и отсечка конденсата.
Выбор варианта зависит от планировки, материалов стен и крыши, а также от того, где удобнее расположить ревизию и конденсатоотвод.
Пошаговая установка сэндвич-дымохода
- План и разметка. Определите трассу (минимум поворотов и горизонталей). Проверьте, где удобнее разместить тройник с ревизией.
- Подключение к печи. Установите стартовую одностенную трубу/адаптер; при необходимости — шибер. Стыки внутреннего контура — на термогерметик.
- Вертикальная сборка. Ставьте тройник 87° с ревизией в нижней точке, подключите конденсатоотвод. Секции набирайте «по конденсату» (внешний кожух) и «по дыму» (внутренний), фиксируйте хомутами.
- Проходы. На перекрытиях используйте узлы прохода (ППУ/разделка), обеспечьте негорючую изоляцию и вентиляционные зазоры. Закройте декоративными накладками после проверки.

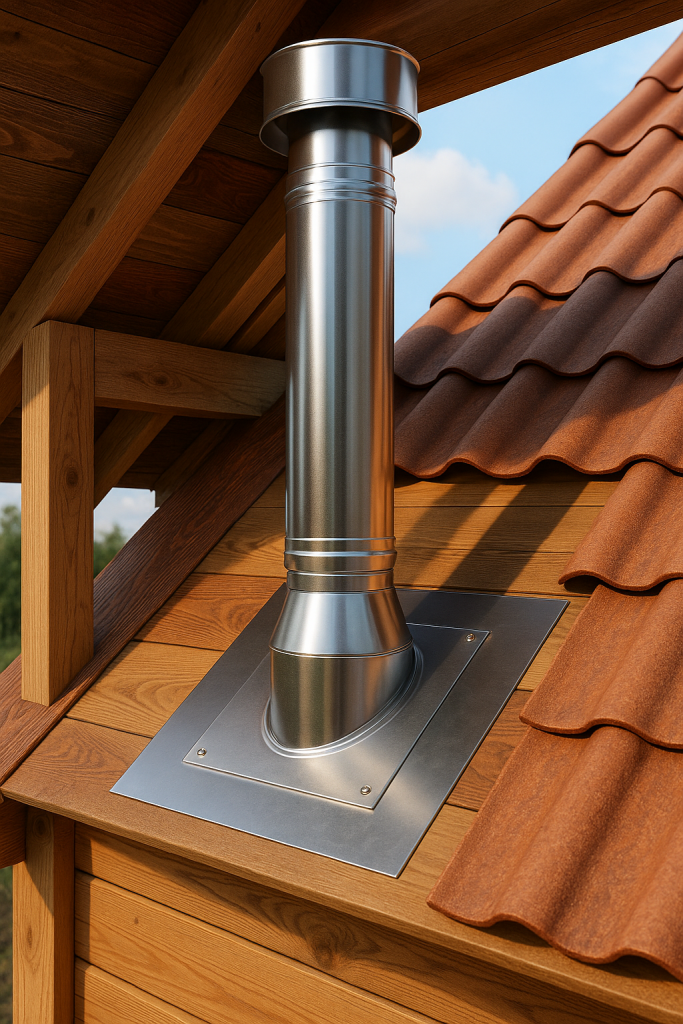

- Кровельный узел. Смонтируйте фартук и уплотнитель под тип Вашей кровли, выведите оголовок, при необходимости — искроуловитель.
- Крепления. Вертикальные участки фиксируйте к стене/мачте каждые 1.5–2 м; при высокой мачте — поставьте растяжки.
- Проверка. Контроль вертикальности, герметичности и тяги. Первую протопку делайте плавно, сушите утеплитель.
Типичные ошибки и как их избежать
- Сэндвич сразу от печи. Первый участок — одностенная жаростойкая труба/адаптер: снимет пики температуры на старте.
- Нет ревизии и конденсатоотвода. Итог — подтеки, запах, коррозия. Тройник с ревизией обязателен.
- Слишком длинные горизонтали. Больше 1 м по горизонтали — критично. Старайтесь свести к минимуму.
- Сборка «не той стороной». Помните: внутренний контур «по дыму», внешний — «по конденсату».
- Перетяжка хомутов/нет компенсации. Оставляйте возможность теплового удлинения, используйте компенсирующие соединения.
- Недостаточная высота над крышей. Срывы тяги по ветру, обратная тяга, дым в парной.
- Проход без разделки. «Съеденный» зазор и отсутствие негорючего короба — главная причина перегрева древесины.
Обслуживание и профилактика
- Чистка минимум раз в сезон активной топки или чаще при сыром топливе. Признаки: ухудшение тяги, запах дыма, тёмные потёки.
- Слежение за конденсатом: сухое, хорошо высушенное топливо + теплая труба = меньше кислых конденсатов и коррозии.
- Визуальный осмотр стыков, крепежа, оголовка перед сезоном и после бурь/снегопадов.
- Первая протопка каждого сезона — плавная, чтобы убрать остаточную влагу из утеплителя.
Безопасность: отступы, высота, проходы
Точные требования зависят от проекта и локальных норм. Ниже — практические ориентиры, которых придерживаются при монтаже:
- Соблюдайте минимальные отступы от сэндвич-трубы до сгораемых конструкций (балки, обшивка). В узлах прохода используйте сертифицированные ППУ/разделки, заполняйте пространство негорючими материалами согласно инструкции.
- Не уменьшайте диаметр относительно патрубка печи, избегайте резких «горизонталей» и колен 90°.
- Выводите оголовок на достаточную высоту относительно конька и ближайших зон ветрового подпора, при необходимости — ставьте растяжки.
- Все стыки внутреннего контура — на термостойкий герметик, используйте качественные хомуты и площадки.
- Держите под рукой первичные средства пожаротушения и следуйте инструкции производителя печи.
FAQ
Какой диаметр сэндвич-дымохода выбрать для банной печи?
Берите диаметр внутренней трубы не меньше выхода печи: популярные значения — 115/120/150 мм. Если трасса «тяжёлая» (несколько поворотов, длинная улица) — лучше компенсировать высотой трубы и качественным утеплением, чем искусственно расширять сечение без расчёта.
Можно ли начинать сэндвич-трубой сразу от печи?
Нежелательно. Первый участок — одностенная жаростойкая труба/адаптер, который принимает пик температуры, затем переход на сэндвич.
Как правильно собирать «по дыму» и «по конденсату»?
Внутренний контур — «по дыму» (верхняя внутренняя труба надевается на нижнюю), внешний — «по конденсату» (верхний кожух поверх нижнего). Так дым не выходит в стык, а конденсат не попадает в утеплитель.
Какая оптимальная толщина утеплителя?
50 мм — стандарт; 100 мм — для наружных участков и/или холодного климата. Чем теплее труба — тем меньше конденсата и сажи.
Чем отличаются стали AISI 321/439 от 430?
321/439 — лучше держат высокие температуры и циклы нагрева-остывания, рекомендованы для бань на дровах. 430 — бюджетный вариант для «сухих» режимов и аккуратной топки.
Нужно ли ставить шибер?
Не всегда. Он помогает «успокоить» излишнюю тягу и тонко регулировать горение, но не должен маскировать ошибки трассировки. Ставьте по ситуации и с пониманием режима топки.
Как часто чистить дымоход?
Минимум раз в сезон активной эксплуатации. При сыром топливе и низкотемпературном режиме — чаще.
